现代会议室音视频录制方案

时间:2020-12-01 10:06 作者:春源丽影
   随着现代管理制度的不断更新以及新型音视频科技产品的普及,各党政机关、企事业单位的会议室建设逐步升级为智能型会议室,而会议室录像设施的搭建也必须适应现代会议室的需要,同步实现现代会议室录像功能。会议室录像的目的是为了保存会议音视频实况,方便后期编辑资料或者作为档案保存、或者下发到各分支机构传达会议精神。因此,就要求视频的采集不仅清晰度要高而且要场景全面,音质效果要逼真,录制的资料要安全可靠、内容全面,易于长期保存。因此,配置优质、新型、高效的音视频采集和录制设备,成为会议室录像的重要条件。本文就现代会议室录像的要求和必备设备的选择以及搭建方案予以简述。









一、会议室录像的要求



(1)、全方位高清展示会场的全部场景;
(2)、清晰采集与会人员尤其是讲话人员的声音;
(3)、录制的音视频文件能一次性全景展示会场各个角度的音视频实况。



二、会议室录像的设备选择



   根据新时期对会议室录像的要求,对会议室录像的设备也提出了更高的要求。具体体现为以下几点:



(一)、要配置拍摄清晰度高、有高倍变焦功能的数字摄像机。



   一般的模拟摄像机已经不符合会议录像的要求。必须配置拍摄清晰度达到1080P60hz的真高清摄像机,而且能自带云台、变焦倍数达到10倍以上。这种摄像机必须具有HDMI输出接口,支持数字录像机的输入录制。
    深圳春源丽影电子科技有限公司推出了CYC系列专业会议高清摄像机,可以满足不同规模会议室的拍摄需要。CYC会议摄像机分别有10倍、12倍、20倍、40倍等变焦功能,拍摄清晰度均达到了1080P60hz,像素为300万以上。均具有HDMI、DVI、SDI、USB等输出接口,支持485、232控制协议。面积小的会议室,可以配置10-12倍变焦相机,面积大的可以配置20-40倍的,还可以根据会场现况,配置多台相机,同时拍摄。CYC相机,均自带云台,可以上下左右旋转,随意推远拉近,既可以遥控器控制,也可用键盘、会议录播机、会议主机控制,可以预设10个以上定位,可以一键归位。





    一般30-50平米的小型会议室,配置一台12倍或者20倍的摄像机就可以全景扫描拍摄。60-100平米的会议室,则要配置2-4台12-20倍的相机多角度拍摄;100平米以上的会议室,则要配置至少4个20倍的高清摄像机相互搭配补充拍摄。
   控制摄像机的方法。如使用单台相机,用随机配送的遥控器即可;如使用2台以上的相机,则根据匹配的会议录播机以及音频控制设备机型确定控制方案。如果选择的是春源丽影WHD录播机,则可以直接用录播机控制摄像机;如果选择的是春源丽影无线话筒智能会议主机,则可用会议主机控制摄像机,实现摄像机跟随话筒走的方式控制。如果选择的是春源丽影HDT录播机,又没有选择无线话筒智能会议主机,则要配置相机控制键盘,如用春源丽影的CYJP-01型号控制键盘,可以同时灵活的操控几十台相机。








(二)、配置便捷优质的音频采集设备



   会议录像的要素之一是音频采集,要做到音质清晰、声音洪亮、与视频准确对应。常规的音频采集设备是麦克风、调音台、功放机、音箱设备。这些设备如果都要重新购置,不仅投资多,而且技术含量也比较高,对刚入手建立会议室录像的单位深感麻烦。春源丽影公司推出的几款全向麦克风、无线智能麦克风会议主机值得为大家推荐。



1、全向麦克风



   春源丽影全向蛙式麦克风,不仅价格便宜,而且安装简单,操作方便,音质效果也挺好,自带四组隐藏式接收麦,桌面式造型,小巧精致,可以摆放在会议桌上,也可吊顶或者壁挂,可有效采集周围5米的人声,具有3.5音频输入、输出接口,可直接用3.5音频线接入录播机的音频输入接口或者调音台;QX-02可以多台联机使用,每台QX-02具有开关麦按键,电源按键,多台联机时,可以任意关闭其中一台。
   根据主席台的长度配置QX-02的台数,如果是10米长的主席台,建议摆放3-4台。使用时,插入随机配送的电源适配器、并用随机配送的3.5音频线逐台连接,最后一台直接接入录播机的3.5麦克音频输入接口或者调音台。
   全向麦克风的优势是使用简单方便。只需在会议桌上摆放或者吊顶或者壁装就可以。小型会议桌,在中间摆放一台即可,长条桌则根据会议桌的长度,每2-3米联机一台,最后一台直接输入给录播机或者调音台。参会人员无需手持话筒,自然讲话即可理想的录制下音频。适合中小会议室的音频采集使用。










2、无线智能相机跟踪麦克风会议主机



  春源丽影推出的无线智能控制会议主机,是中高端会议室音频采集和摄像机控制的理想产品。由主机和无线话筒组合。主机具有可调试旋钮,高清显示屏,可以设置主席优先、先占先得模式,支持同时4人发言,可以接收160个无线话筒并控制发言权限。可以逐个设置会议摄像机的控制次序,预置每个无线话筒控制位置,哪个话筒开启发言模式,会议摄像机就自动对准哪个讲话的人员,能让摄像机准确定位,拍摄更加精准,减少了操控摄像机和调节焦距的麻烦。使用充电式鹅颈无线麦克风,主机支持远距离接收60米的无线话筒信号。主席话筒可以设置抢先模式,每个话筒可以设置聆听和发言模式。话筒和主机都可以调整发言音量。根据主席台长短、会议室互动人员情况,灵活配置无线话筒的数量。主机具有卡农、6.35音频输出接口,可直接接入录播机或者调音台。会议室面积比较大、规格级别高的会议室、安装摄像机比较多的会议室,使用该套麦克风主机,尤为理想。



(三)、配置多功能会议录播机



    由于会议室的面积规模不同,需要配置的摄像机数量不同,因此,会议录播机必须支持多个摄像机的输入并能同时录制。小型会议室配置的录播机,至少必须有1路HDMI输入接口。中型会议室配置的录播机,则至少要有2-3个HDMI输入接口并能同时录像,大型会议室则要配置具有4个以上的HDMI输入接口并能同时录像的录播机。
    会议录播机,不仅要支持1080P高清视频录制,而且必须支持混音录制,就是支持多种音频同时输入,与输入的摄像机视频实现音视频同步录制。
    现代会议室录像,要求使用全景会议录播机,可以将至少四路输入的高清音视频录制为一个独立的文件!优势是可以将布局在会议室不同角度的多个摄像机拍摄的画面、配合输入的音频,录制成一个独立的画中画模式的音视频文件,在回看的时候或者拷贝到电脑播放的时候,是一个文件,可以一次性播放多个摄像机的音视频实况,能够更加全面整体展现会场场景,更加具有真实性、完整性。(传统的多路模拟录像机是有几个摄像机输入就录制为几个文件,拷贝出来是各自分散零碎的文件)。

1、HDT103全景4路HDMI会议录播机



  春源丽影HDT103会议录播机,具有4个HDMI输入接口,HDMI支持有音频或者无音频输入;具有1个3.5麦克音频输入接口、1个3.5线路音频输入接口;三种音频可以与HDMI输入的视频同步混音录制。具有1个3.5音频监听接口。具有1个HDMI音视频输出接口。
   HDT103的4个HDMI输入接口,既可以4路同时输入,也可任选路数输入。多路输入时,录制为一个独立的画中画模式的音视频文件。后期播放也是一个独立的画中画模式的音视频文件。如果只输入了1路信号,可以调整为单画面全屏显示。如果输入了2路信号,可以调整为左右画面或者上下画面或者一大一小画面。如果输入了3-4路画面,则可以调整为4画面正方显示或者上一大下三小显示或者左一大右三小显示。
   无论输入了几路画面,都可以从3.5音频接口输入音频进行混音录制。当输入的每一个HDMI信号都含有音频时,可以通过遥控器任意选择录制哪一路含有的音频。
  HDT103具有USB内置硬盘仓。可以内置U盘、2.5寸的移动硬盘,可以接入3.5寸的硬盘座,支持接入可达6TB的超大容量的硬盘录像和播放。
  HDT103支持输入1080P60hz以及以下参数的高清音视频录制,输入多高的分辨率就录制多高,是一款真正的高清录播机。录像时可选择H265/H264编码,可选录制比特率高或者低。机器不仅支持高清录播,也支持一键高清截图。机器前面板具有录像/停止、截图、H265/H264选择按键,有画面显示模式按键。配有功能实用简洁的遥控器,通过遥控器不仅可以实现录制、截图、选码,还可以一键进入回放列表进行预览播放、全屏播放、一键删除不需要的文件以及进行系统设置等操控;可以一键选择显示模式、音频录制模式。
  HDT103多路输入会议录播机,录制清晰度达到了1080P60hz,是目前会议录像领域清晰度尤为高级的水准,而且操作简单,使用方便,尤其是价格极为实惠,具有极高的性价比。

2、HDT101会议录播机



   如果会议室面积比较小,会议室只架设了一台云台会议相机,则配置一台只有1路HDMI输入接口的HDT101会议录播机即可。HDT101录播机,基本外观、内置硬盘方式、录像方式与HDT103一样,除了输入接口只有一路HDMI接口不同外,输入支持的分辨率比HDT103要高。HDT101支持4K30以及以下参数输入,输入多高的分辨率帧数,录制就多高。其他参数与HDT103一致。

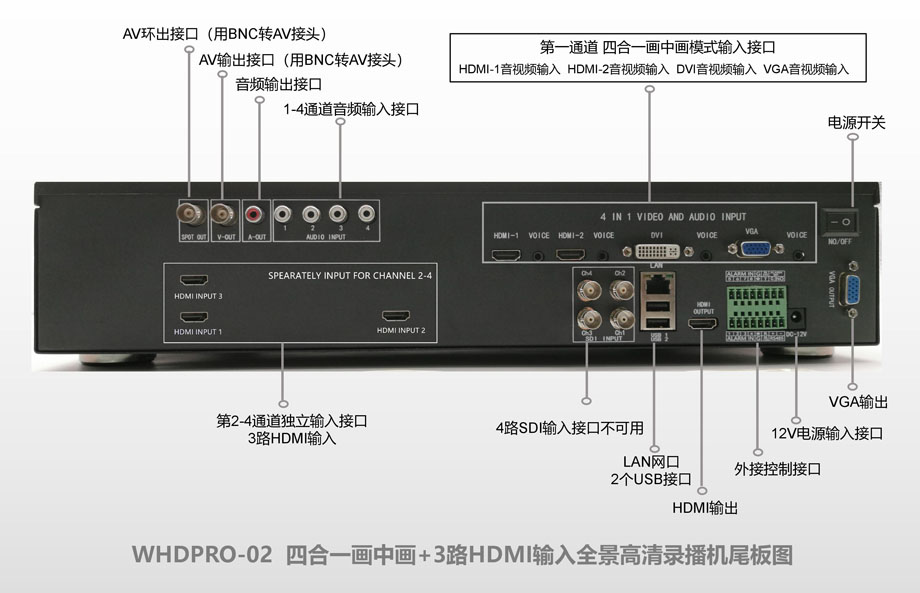

3、全景高清网络型会议录播主机WHDpro机型




   全景高清录播机WHDpro机型,是会议录播机中的高端机型。有四个输入通道,其中第一个通道,为四个音视频输入可以录制为一个文件的通道既全景录制通道。第二、第三、第四通道为各自独立录制通道,可以选为SDI输入(机型为WHDpro-01),也可选为HDMI输入(机型为WHDpro-02),或者定制为其他接口输入。该四个通道可以同时或者任选一个通道录制。








   第一通道,具有2个HDMI、1个DVI、1个VGA输入接口。每个输入接口匹配1个3.5MM的线性音频输入接口,可以与视频输入实现音视频同步录制。HDMI输入的时候,支持含音频输入。该四个输入接口,可以多个同时输入,录制为一个画中画模式的音视频文件,也可选择一个输入接口录制为一个全屏模式的音视频文件。画中画模式的布局模式为4窗口正方显示、上1大下3小窗口显示、左右2窗口显示、上下2窗口显示、单窗口全屏显示。可以根据输入的摄像机数量和实际需要,通过摇杆按键灵活设置。音频选择,既可以选择其中输入的1路作为文件的音频录制,也可选择全部输入的音频混音录制,音频选择模式用按键选择。
   机器支持内置2块每块3TB的3.5寸的SATA硬盘芯长时间连续录制。录制到内置硬盘的视频为H264格式,可以通过USB拷贝到移动硬盘,拷贝的时候可以选择AVI或者H264格式。支持无延迟实时边录边看、边看边录。具有HDMI  VGA  AV输出接口,支持鼠标、按键操控。而且,机器具有丰富的网络直播功能,支持手机、电脑远程同步直播、语音对讲、支持远程电脑下载、录制、截图和系统操控。


   全景高清录播机,既适合用于中大型会议室录像,也可用于教学培训录制、内窥手术录制、法庭审讯录制、远程直播录制。该机代表了高清录播机的行业潮流,是目前会议录播机中的领航级产品!

4、WHD系列会议录播机



    春源丽影WHD系列会议录播机,可以支持4路输入同时或者任选路数录制,每一路输入录制的文件是各自独立的。根据4个输入接口不同,分N个机型,客户可以根据自己的会议摄像机的输出接口选择定制。有1路HDMI、3个SDI输入的机型,有不同HDMI、VGA、SDI混合输入的机型;有2个HDMI 2个SDI输入的机型;有3个HDMI 1个VGA输入的机型、4个HDMI输入的机型;等等;一直到16个HDMI输入的机型,具有二十多款型号,可以满足不同规模的会议室录像需要。机器支持输入1080P60的高分辨率参数,录制清晰度为1080P30/25Hz,播放支持1920*1080P60hz。



    WHD会议录播机,不仅支持多路输入同时录制,而且具有理想的混音功能,不仅支持HDMI含音频输入,也支持另外输入模拟音频与视频实现音视频同步录制。机器支持内置2块每块3TB的3.5寸的SATA硬盘长时间连续录制。录制到内置硬盘的视频为H264格式,可以通过USB拷贝到移动硬盘,拷贝的时候可以选择AVI或者H264格式。机器支持无延迟实时边录边看、边看边录。WHD录播机每一路录制的视频是各自独立的音视频文件。有几路输入,就录制为几个文件。具有HDMI  VGA  AV输出接口,支持鼠标操控。而且,具有丰富的网络直播功能,支持手机、电脑远程同步直播、语音对讲、支持远程电脑下载、录制、截图和系统操控。WHD系列会议录播机已经成为近十年来,各党政机关广电教育机构企事业单位录制本地会议、远程视频会议的首选机型。



三、不同规模会议室的录像设备搭配

   由于会议室面积不同、布局不同以及单位预算不同,可以灵活搭配选择录像设备。下面推出了几种搭配套餐,以供参考。



(一)、小型会议室录像QX101套餐





   小型会议室面积不大,一般以椭圆形长桌布局,与会人员围桌而坐。在正对主持人的墙壁上壁装或者吊装一台12倍云台会议相机CYC19,通过遥控器调整好距离、焦距并根据主讲人员的人数、位置预置定位几个重点拍摄的位置。在桌子中间置放2-3台QX-02桌面麦克风并串联联机,在摄像机下的墙壁壁装一台液晶电视机,电视机旁边的工作台上置放一台HDT101会议录播机。从摄像机的HDMI输出接口用HDMI高清线连接至录播机的HDMI输入接口。录播机的HDMI输出接口用HDMI高清线接入电视机的HDMI输入接口。从最后一台QX-02麦克风的3.5音频输出接口用随机配送的音频线接入录播机的麦克音频输入接口。



(二)、中型会议室QX103套餐





   一般50-100平米左右的会议室为中型会议室,这种会议室有四周围坐方式,也有教室型方式。由于面积增大、布局宽度加大,需要架设至少2台12倍云台式会议相机CYC19。摄像机 A正对主持人进行吊装或者壁装,摄像机 B则负责俯摄参会人员。通过摄像机的遥控器调整好每台相机的距离、焦距,根据主讲人员、互动人员的人数、位置,预置定位几个重点拍摄的位置。
   四周围坐方式的会议室,在四周桌面上每隔2-3米置放一台QX-02麦克风,逐台进行串联联机。
   教室型会议室,在主席台桌面上,根据桌子的长度,每隔2-3米置放一台QX-02麦克风,逐台进行串联联机。
   在会议室一侧或者主席台一侧,壁装液晶电视机,电视机旁边置放一台HDT103会议录播主机。
   从摄像机A的HDMI输出接口用HDMI高清线连接至录播机的HDMI 1输入接口;摄像机B的HDMI输出接口用HDMI高清线连接至录播机的HDMI 2输入接口。录播机的HDMI输出接口用HDMI高清线接入电视机的HDMI输入接口。从最后一台QX-02麦克风的3.5音频输出接口用随机配送的音频线接入录播机的麦克音频输入接口。
   摄像机、电视机开机后,用录播机的遥控器,将电视机上摄像机的显示画面调整为左右或者上下或者一大一小显示模式。







(三)、智能无线主机WZ01控制套餐



  对于要求比较高的会议室,尤其是级别高的会议室,可以使用智能无线主机控制套餐设备。该套餐特点是使用无线话筒主机进行音频采集,可以智能控制无线麦克风的发言次序、能智能设置对摄像机的跟踪控制,哪一个话筒讲话,摄像机就对准哪个讲话人员,操控更加方便,更具人性化。





  这种会议室主要有教室型布局、影院式、围桌型长条布局等。
  教室型、影院式布局,根据主席台的长度、主席台就座人数,每人面前置放一个无线话筒;围桌型布局的会议室,根据需要讲话人员的数量,在每个讲话人员面前置放一台无线麦克风。无线话筒配合一台会议主机进行控制。一般将会议主机置放在会议室一侧的电视机旁边。
  根据会议室的面积大小架设会议摄像机的台数。如果面积比较大,则需要架设4台相机,在靠近主席台的中前部位的顶部吊装一台12倍CYC19 A相机主拍摄主席台人员;在主席台后面正上方,壁装一台12倍或者20倍的云台相机B俯摄全体参会人员。在会议室的两侧墙壁,各壁装或吊装一台12倍或者20倍的云台相机C、D,侧面俯摄参会人员。如果安装摄像机的位置距离录播机超过了10米远,为了保障视频传输质量,请每台摄像机加配一套HDMI网络传输器。在摄像机位置安装1台HDMI网络发射机,从摄像机的HDMI输出接口用HDMI高清线接入网络发射机的HDMI输入接口,并布好一根6类网线到录像机旁边,在录像机旁边置放1台网络接收机,接收机有HDMI输出接口。
  支持多路摄像机输入录制的会议录像机,根据预算以及是否要求网络功能选择。如果为了降低成本,也不需要网络直播功能的话,可以选择HDT103机型。如果预算支持,也需要网络直播功能,则使用WHDpro-01机型。
  将录播机置放在电视机、会议主机旁边。将从摄像机A过来的HDMI高清线接入录播机的第1个HDMI输入接口;将从摄像机B过来的HDMI高清线接入录播机的第2个HDMI输入接口;将从摄像机C、D过来的HDMI高清线分别接入录播机的第3、4个HDMI输入接口。如果是HDT103机型,按HDMI输入编号顺序输入即可;如果是WHDpro-01机型,该机的第3接口为DVI口,可以配置HDMI转DVI接头,WHDpro-01的第4接口为VGA口,可以配置HDMI转VGA转换盒实现接入。
  将录播机通过HDMI高清线接入液晶电视机。
  从会议主机的6.35音频接口通过转3.5接头线接入录播机的音频输入接口。如果用的是HDT103机型,则接入3.5麦克输入接口;如果用的是WHDpro-01机型,则接入第一通道的第一个3.5音频输入接口。比较大的会议室,大多配置了调音台、功放机和音箱系统。这个时候,需要从会议主机的卡农输出接口接入调音台,从调音台接入功放机再接入音箱即可。
  开会之前,需要提前测试设置机器。在会议主机上设置好无线话筒发言模式如主席优先、抢先模式等。同时,通过会议主机设置每台会议相机的有效拍摄范围、清晰度、角度,并根据需要预置好相机的几个需要随时定位的位置。



  综上所述,根据会议室面积大小以及具体需要,配置多个自带云台能高倍变焦的具有HDMI输出接口的1080P60hz的高清会议摄像机、使用具有多个HDMI输入接口能多路同时录像具有混音功能的高清会议录播机尤其是使用全景高清录播机,联机配置春源丽影公司开发的全向麦克风、或者无线智能麦克风会议主机,就可以理想的实现高清会议录像的目的。该套方案,安装简单、配置方便,操作简易,而且投资少,具有十分高的性价比!
