多路HDMI、VGA输入高清录像机WHD

时间:2018-01-23 23:58 作者:春源丽影

         春源科技自2011年推出支持HDMI输入的HDT系列高清硬盘录像机后,彻底改变了依赖模拟录像的历史,为高清录制数字电视机顶盒、视频会议、医疗手术等带来了极大的方便。但是,HDT系列高清录像机的弊端是每次只能录制一路信号,并且没有远程网络功能,难以走进更多的使用领域,为此,为满足更多客户的需求,深圳春源丽影电子科技有限公司在HDT系列录像机基础上深入研发,成功推出了支持多路高清信号同时输入的WHD系列多功能网络型高清硬盘录像机。WHD录像机的特点是,支持多达4-16HDMI或者VGA或者SDI或者DVI端口的同时或者选择性输入录像。不仅支持内置硬盘高清录制,还支持局域网、因特网远程直播、录像和管理。是一款实用性更强的多功能1080P高清硬盘录像机。

 一、主要特点
(一)、强悍的本地录像、监控功能
1、客户可以根据自己的需要,任意选择具有不同输入端口的机型。
   WHD录像机,支持HDMIVGASDIDVI(外配转换盒还支持CVBS、色差、S端子等)多种接口的输入。支持同时输入四路、八路、十六路信号高清录制。可以根据需要选择同一种接口或者不同接口的同时输入录制。客人可以任意选择自己需要的输入接口的机型。
2、支持输入的分辨率帧数高达1080P60HZ,输出为1080P25\30hz。是目前高清硬盘录像机行业录制清晰度最好的一款机型。
3、支持HDMI数字音频输入,也支持单路模拟音频输入。
4、输出接口有HDMI、VGA、AV直出以及AV环出接口。另外具有一个模拟音频输出接口。
5、具有自适应LAN网口,可以远程用电脑或者手机管控、录像和直播。
6、可以任意设置任意输入端口的随时、定时、预约录像,每个录像段为60-120分钟或者120分钟内任选时长。
7、录像文件为H264格式。外接移动硬盘备份时,可以选择H264或者AVI格式。
8、具有无延迟输出功能。
9、1-4路输入的机型,支持内置3.5寸串口最大3T的一块硬盘芯。

    8-16路输入的机型,支持内置8块4TB的3.5寸的串口硬盘,也支持eSATA外接硬盘组录像。

10、支持四路、八路、十六路画面同时直播、回放,支持单点一路画面放大音视频播放。开机时默认上次播放时的画面路数。
11、支持选时、选通道回放。支持快进、快退、全屏播放。
12、支持外置移动硬盘或者U盘复制资料,复制速度快,方便拷贝到电脑编辑和播放。
13、支持外接HD-SDI高清摄像头作为监控录像使用。
14、支持有线、无线鼠标操作。
(二)、丰富的网络功能
1、机器具有LAN自适应网口,支持连接局域网、因特网。支持外插无线网卡,支持有线、无线网络连接。
2、电脑登陆,支持浏览器输入IP地址登陆管理,也支持客户端登陆管理。可以网络远程在电脑上进行各通道的直播、回放点播。可以远程管控设置各通道的录像起始时间以及各类系统、网络设置。可以远程网络在电脑上进行录像、截图等操作。即使录像机本身没有内置硬盘,也可利用远程网络电脑进行录制。
3、安卓系统的智能手机、平板电脑登陆管理。可以在手机、平板安装客户端,利用手机、平板进行局域网、因特网的随时随地的任意一路或者多路通道的直播、点播回放、监控管理。
在录制高清数字电视机顶盒的时候或者连接了机顶盒以后,即使坐在床上,也可用手机或者平板收看正在播放的电视节目或者管理录像进程。
4、双向语音对讲功能。各网络终端可以通过电脑、手机、平板,在监控、直播主机场景的时候,可以与主机方随意通话交流。


二、基本功能
1、嵌入式LINUX操作系统,16位真彩色图形化菜单操作界面。压缩算法升级到H.264 High Profile,先进的时空滤波技术使码流同比降低30%以上。
   开机画面为四画面,支持一键放大单画面,支持开机默认上次设置的开机画面,如上次设置为单路画面,则开机后依然是单路画面。
2、支持最多16路实时1920*1080P\60hz以及以下参数的高清视频输入录像;录制分辨率1080P@30帧(SMPTE 292)、1080P25\30hz;录制文件格式为H264\AVI可选格式。视频压缩格式:H.264(High Profile)。录像帧率为25fps/ch (PAL) 30fps/ch (NTSC)。录像码流为128K~12Mbps。录像编码格式为VBR/CBR。音频压缩:G.711A
   支持任意设置每一路的录像起始时间、以及任意关闭开启每一路的录像。
3、兼容HDCP协议,支持录制各类加密视频。
4、1-4路支持内置一块3.5寸串口最大3TB的硬盘芯。8-16路支持内置8块4TB的硬盘芯。

  每路占用硬盘空间:视频:CIF 4~5G/*通道, D1 8~20G/*通道;960H 12G~30G/*通道;720P10G~42G/*通道;1080P ~40G/*通道;音频: 691.2兆每天*通道。

5、支持开机自动录像、定时录像、随时录像、手动录像、移动侦测录像、传感报警录像。
6、支持随意设置每一个通道的单次文件夹录像时间,可以设置长达每2小时形成一个录像文件,以“好”画质设计,2小时录制形成的一个文件为3.2GB左右。录像画质有六档可选。一般设置为“好”画质。
7、录像时支持无延迟输出同步显示。支持录制时间戳的设置和取消。
8、支持边看边录、边录边看;支持最多16路同时直播播放,支持一键放大单路播放,一键单路有声播放。支持全屏播放。
9、在录像的同时,可以回看已经录制的视频。回看时支持智能检索。分时间/日历检索、事件检索(移动侦测事件、外部报警事件)等方式。可以不同的颜色显示某个时间、某个通道是否有录像。回放支持回放、暂停、快进、快退、飞梭控制、上一段、下一段、电子放大等,支持鼠标直接拖动进度条。支持剪接、标签功能。移动侦测:每画面可设置19216*12)个检测区域;可设置多级灵敏度。
回放质量:16路实时1080P/720P/960H/D1/HD1/CIF/QCIF
  支持16路同步回放,支持一键点击放大单路回放,一键单路有声回放。
10、支持外接USB移动硬盘或者U盘拷贝备份。支持网络备份、USB移动硬盘SATA备份。可灵活选择H264或者AVI格式,AVI格式备份支持1080P音视频同步备份,支持各类编辑软件的剪接、合成编辑。
11、支持局域网、因特网远程电脑上直播、点播、回看、设置管理录像起始时间、录像画质、云台控制、信息查询等操作。
12、支持局域网、因特网远程电脑、手机、平板的录像、高清截图等操作。即使录像机没有内置硬盘,也可在电脑进行录像。
13、支持安卓手机、平板的多画面监看录像、抓图、云台控制、设备列表保存等操作。支持的手机类型SymbianIphoneWindows mobile、黑莓、Andriod等。
14、支持网络通信协议为:1RS-485、支持多种云台TCP/IP, UDP, DHCP, DNS, PPPOE, DDNS,Email协议。
15、支持连接有线网络,也支持外接无线网卡进行无线连接网络。
16、支持密码设置管理,支持最多设置10用户,支持主码流和子码流实时传输。
17、报警支持录像、云台、报警输出、邮件发送。4路报警输入,1路报警输出。
18、机器面板有丰富齐全的按键,支持有线、无线鼠标操作。
19、功耗:12V4A电源,功耗<15(不含硬盘)
20、适合环境:温度0-55℃;湿度10%-90%;大气压86kpa-106kpa

三、主要使用领域
1、要求输入多路HDMI高清端子,进行高清监控、录像的场合。
2、要求输入多路HDMI高清端子,进行本地会议高清录像的场合。
3、要求输入多路VGA端子,录制VGA播放设备时的场合。
4、要求输入多路DVI高清端子,进行高清录像的场合。
5、要求输入多路SDI高清端子,进行高清录像的场合。
6、要求同时混合输入HDMIVGASDIDVI端口进行同时或者单选录像的场合。
7、要求进行网络远程监控管理、直播、点播回放时录像的场合。
四、WHD高清硬盘录像机的主要机型
   目前推出的WHD系列高清录像机根据输入端子不同,型号不同。具体型号如下:
1)、WHD-01:支持1HDMI视频输入,3SDI视频输入, 4路模拟音频输入。
    HDMI视频输入时,要有与该路HDMI视频信号匹配的模拟音频插入即可实现音视频同步录制。
2)、WHD-01S:支持1HDMI视频输入,3SDI视频输入, 3路模拟音频输入。
    HDMI视频输入时,直接接入具有音频的HDMI信号即可实现音视频同步录制。
3)、WHD-02:支持2HDMI视频输入,2SDI视频输入, 4路模拟音频输入。
    HDMI视频输入时,要有与HDMI视频信号匹配的模拟音频插入即可实现音视频同步录制。
4)、WHD-02S:支持2HDMI视频输入,2SDI视频输入, 2路模拟音频输入
    HDMI视频输入时,直接接入具有音频的HDMI信号即可实现音视频同步录制。
5)、WHD-03:支持3HDMI视频输入,1SDI视频输入, 4路模拟音频输入
    HDMI视频输入时,要有与HDMI视频信号匹配的模拟音频插入即可实现音视频同步录制。
6)、WHD-03S:支持3HDMI视频输入,1SDI视频输入, 1路模拟音频输入
   HDMI视频输入时,直接接入具有音频的HDMI信号即可实现音视频同步录制。
7)、WHD-04:支持4HDMI视频输入, 4路模拟音频输入
    HDMI视频输入时,要有与HDMI视频信号匹配的模拟音频插入即可实现音视频同步录制。
8)、WHD-04S:支持4路含有音频的HDMI视频输入,完美实现音视频同步录制。
 9)、WHD-05:支持1VGA输入,3SDI输入,4路模拟音频输入
10)、WHD-06:支持2VGA输入,2SDI输入,4路模拟音频输入
11)、WHD-07:支持3VGA输入,1SDI输入,4路模拟音频输入
12)、WHD-08:支持4VGA输入,4路模拟音频输入
13)、WHD-09:支持1VGA1HDMI(同时具有与之匹配的模拟音频)视频输入,2SDI输入,4路模拟音频输入
14WHD-09S:支持1VGA1HDMIHDMI带有音频)视频输入,2SDI输入,2路模拟音频输入
15)、WHD-10:支持1VGA2HDMI(同时具有与之匹配的模拟音频)视频输入、1SDI输入,4路模拟音频输入
16)、WHD-10S:支持1VGA2HDMIHDMI带有音频)视频输入,1SDI输入,1路模拟音频输入
17)、WHD-11:支持1VGA3HDMI(同时具有与之匹配的模拟音频)视频输入,4路模拟音频输入
18)、WHD-11S:支持1VGA3HDMIHDMI带有音频)视频输入,1路模拟音频输入
 (19)WHD-12:支持2VGA、1HDMI(同时具有与之匹配的模拟音频)视频输入,1SDI输入,4路模拟音频输入
20)、WHD-12S:支持2VGA、1HDMIHDMI带有音频)视频输入,1SDI输入,3路模拟音频输入口。
 (21)WHD-13:支持2VGA2HDMI(同时具有与之匹配的模拟音频)视频输入,4路模拟音频输入
22)、WHD-13S:支持2VGA2HDMIHDMI带有音频)视频输入,2路模拟音频输入

(23)、WHD-16:支持16路HDMI输入录像。

(24)、WHD-17:支持16路VGA输入录像。

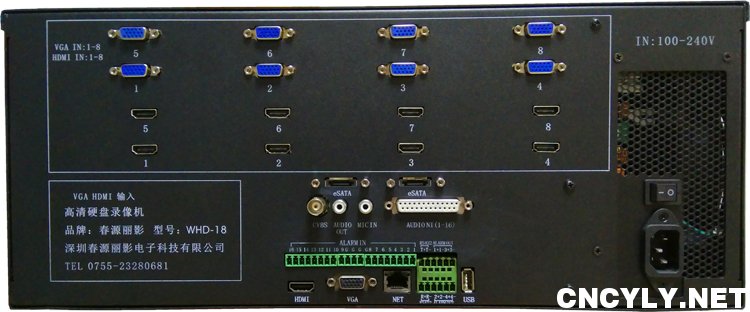

(25)、WHD-18:支持8路HDMI、8路VGA输入录像。

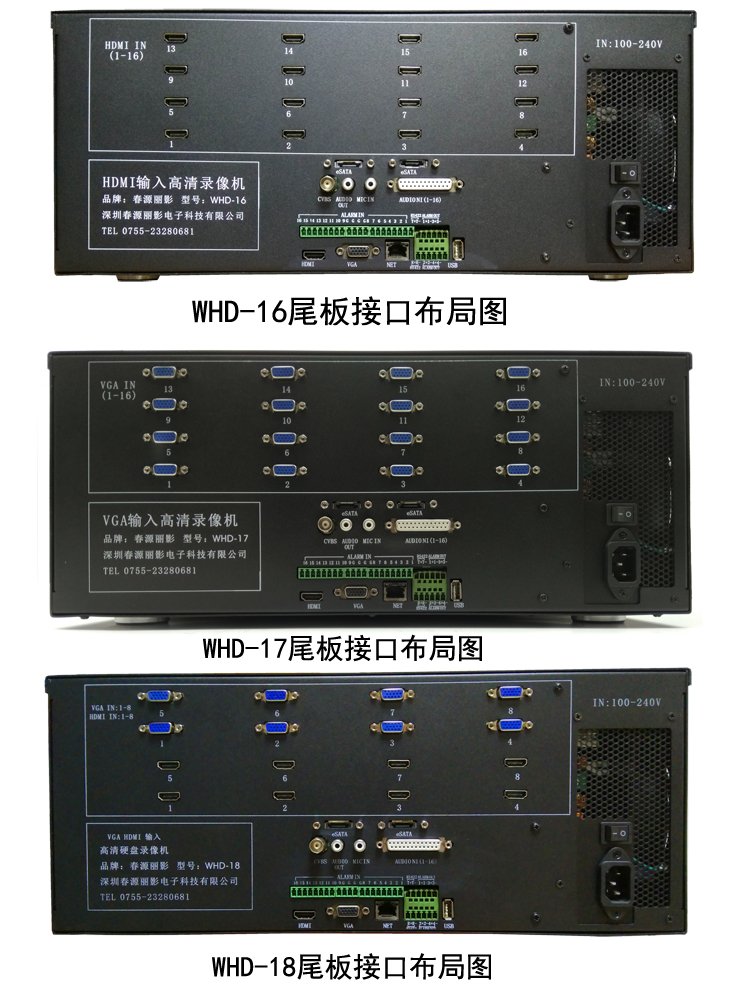

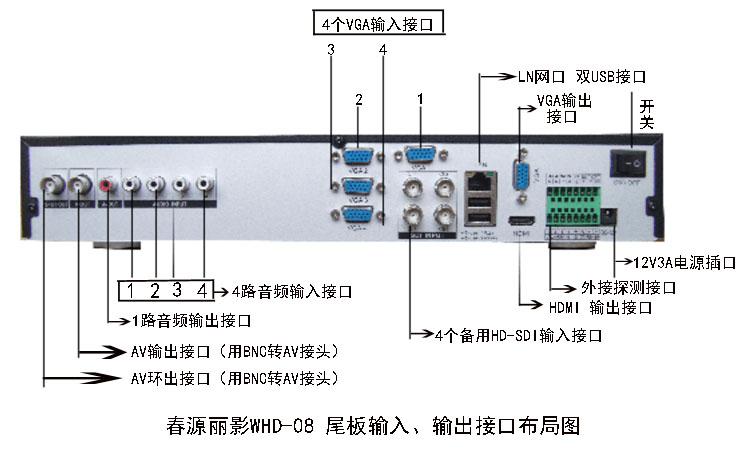

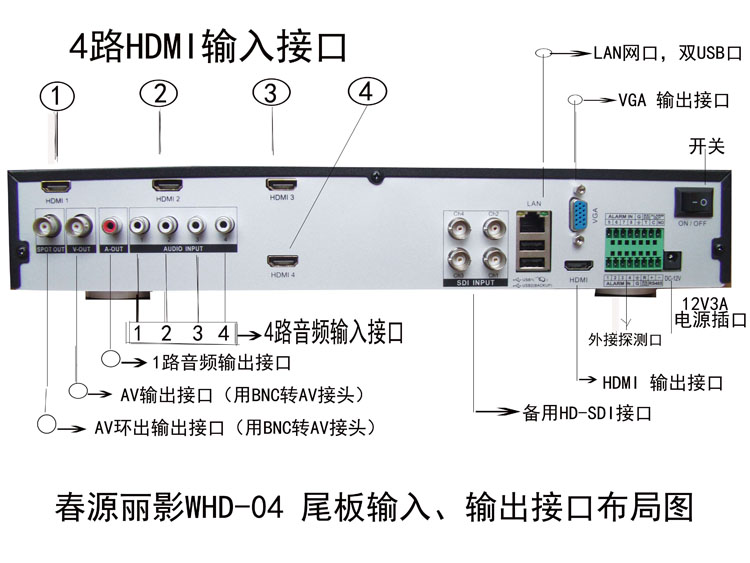

附典型机型尾板接口图:









      另外
凡是需要输入DVI端口进行高清录像的客户,根据需要输入的DVI路数,选择上述HDMI输入的机型即可,公司将给予配置DVIHDMI接头实现多路同时录制。

      春源丽影WHD系列多功能高清硬盘录像机,能满足大部分用户的录像需要,基本实现了“客制”性质,既客人需要什么机型就提供什么机型,极大满足了客人的选择。机器支持1080P60hz高清输入录制,摒弃了行业中只能录制1080P24hz的瓶颈;支持多路端子特别是多路HDMI、VGA同时输入录制,是目前国内外的一个首创;支持高清录像时可以远程网络监管,从而让HDMI高清录像机融入了传统的监控领域。WHD机型的多功能性质,让高清硬盘录像机的使用范围进一步扩大,涵盖了家庭数字电视机顶盒、视频会议、医疗内窥镜腹腔镜、高清监控领域的高清录像;而且可以一机多用,在进行高清视频录制的同时,兼顾录制高清摄像头;即使在不用录像的时候,由于具有网络远程监管功能,用手机、平板或者电脑就可以监看家庭、工厂、超市、仓库、水库等的安全防卫情况。

  欢迎有需求的客户,垂询订购!同时,招商加盟、OEM定制,正在火热进行中,有志创业或者想增加经营项目的同仁,可以随时联系,共同推广。

直销热线:0755-36523961   15361020383   在线QQ570888503
加盟热线:0755-23280681   18124610961   在线QQ417579384
直销商城:http://shop.cncyly.net/
公司官网:http://www.cncyly.net/

附:4路HDMI输入高清录像机WHD04S
