4路VGA输入高清硬盘录像机WHD-08

时间:2015-11-23 08:55 作者:春源丽影


   在众多的硬盘录像机型号中,能支持输入VGA接口进行高清录像的机型寥寥可数,此前,只有春源科技推出的HDT系列产品中的HDT-3HDT-5C两款机型,但是,该两款机型,VGA录像只是其中一个功能,而且只支持一路VGA信号输入录制,不能满足更多客户的需求。近日,春源科技在HDT系列机型基础上进一步升级,推出了同时支持4VGA输入高清录像的WHD-08机型。该款机型,不仅支持四路VGA同时输入音视频同步录像,而且可以任意控制任何一路录像的起始关闭时间,支持1080P60hz高清输入,不仅支持本地硬盘录像,还支持局域网、因特网远程控制和管理,具有丰富的网络功能!

一、产品型号
:春源丽影WHD-08

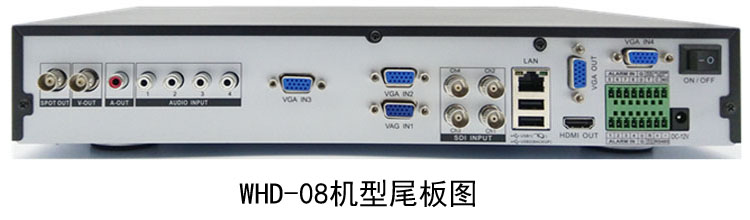

二、输入、输出接口




14VGA视频输入,备用4SDI视频输入,4路模拟音频输入。
2
、在VGA接口没有使用时,SDI接口可以连接使用!
3
输出接口:HDMIVGA、以及1路模拟音频输出(1*RCA(200-3000毫伏,5千欧)。用VGA输出时,必须同时连接模拟音频输出,否则,没有声音。
5
、该机在支持输入VGA音视频录像的同时,支持同时连接拾音器输入,并支持拾音器的声音与VGA输入时输入的模拟音频进行混合录制,符合视频会议录制的要求。

如需将拾音器连接到录像机,可以将拾音器的音频输入连接到想匹配的视频端子一致的音频输入序号,拾音器的声音即可与该路视频实现音视频同步录制。

注意,目前国产一般型号的拾音器,缺乏音频屏蔽功能,拾音器连接录像机后,如录像机同时连接了电视机,电视机会有鸣叫噪音或者回音现象。

解决连接拾音器鸣叫的方式:在摄像机或者播放器的HDMI输出接口连接HDMI一分二的分屏器,一路接电视机,另一路接录像机。或者将电视机的声音关闭也可。

在视频会议现场,如果用拾音器录制现场声音,还需要先将拾音器连接到调音台,再从调音台连接到录像机,通过调音台将拾音器的声音调整平衡,以保障音质的功效。
6
1个网络接口10/100/1000兆自适应以太网口。
7
USB接口:3个,支持有线、无线鼠标、无线网卡、移动硬盘或者U盘备份。
8

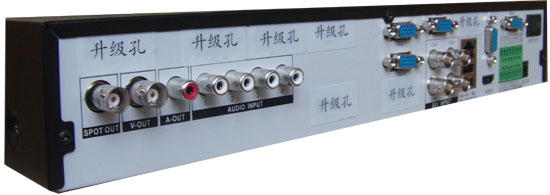

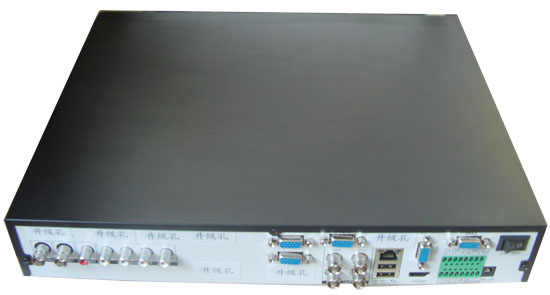

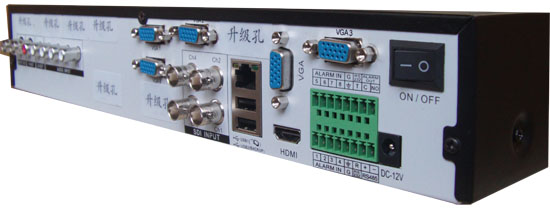

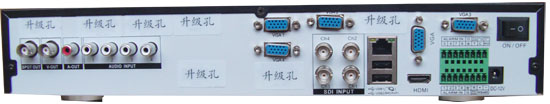

、本机后面板预留了部分升级孔,客户可以根据需要升级为WHD其他机型功能,升级时,需要将主机发回工厂。

三、功能特点

1
、嵌入式LINUX操作系统,16位真彩色图形化菜单操作界面。压缩算法升级到H.264 High Profile,先进的时空滤波技术使码流同比降低30%以上。

开机画面为四画面,支持一键放大单画面,支持开机默认上次设置的开机画面,如上次设置为单路画面,则开机后依然是单路画面。在单画面放大播放时,如不显示播放画面,只需返回四画面再次进入单画面即可。
2
、支持4路实时1920*1080P\60hz以及以下参数的高清视频输入录像;录制分辨率1080P@30帧(SMPTE 292)、1080P25\30hz;录制文件格式为H264\AVI可选格式。视频压缩格式:H.264(High Profile)。录像帧率为25fps/ch (PAL) 30fps/ch (NTSC)。录像码流为128K~12Mbps。录像编码格式为VBR/CBR。音频压缩:G.711A

支持任意设置每一路的录像起始时间、以及任意关闭开启每一路的录像。
3
、兼容HDCP协议,支持录制各类加密视频。
4
、支持内置一块3.5寸串口最大3TB的硬盘芯。以1080P画质设置录像,可以录制1800小时左右。原装正宗品牌的3.5寸的串口硬盘芯均可以,最大支持到3TB

每路占用硬盘空间:视频:CIF 4~5G/*通道, D1 8~20G/*通道;960H 12G~30G/*通道;720P10G~42G/*通道;1080P ~40G/*通道;音频: 691.2兆每天*通道。
5
、支持开机自动录像、定时录像、随时录像、手动录像、移动侦测录像、传感报警录像。
6
、支持随意设置每一个通道的单次文件夹录像时间,可以设置长达每2小时形成一个录像文件,以“好”画质设计,2小时录制形成的一个文件为3.2GB左右。录像画质有六档可选。一般设置为“好”画质。
7
、录像时支持无延迟输出同步显示。支持录制时间戳的设置和取消。
8
、支持边看边录、边录边看;支持时光平移。支持4路同时直播播放,支持一键放大单路播放,一键单路有声播放。支持全屏播放。
9
、在录像的同时,可以回看已经录制的视频。回看时支持智能检索。分时间/日历检索、事件检索(移动侦测事件、外部报警事件)等方式。可以不同的颜色显示某个时间、某个通道是否有录像。回放支持回放、暂停、快进、快退、飞梭控制、上一段、下一段、电子放大等,支持鼠标直接拖动进度条。支持剪接、标签功能。移动侦测:每画面可设置19216*12)个检测区域;可设置多级灵敏度。
回放质量:4路实时1080P/720P/960H/D1/HD1/CIF/QCIF

支持4路同步回放,支持一键点击放大单路回放,一键单路有声回放。
10
、支持外接USB移动硬盘或者U盘拷贝备份。支持网络备份、USB移动硬盘、USB刻录、SATA刻录备份。可灵活选择H264或者AVI格式,AVI格式备份支持1080P音视频同步备份,支持各类编辑软件的剪接、合成编辑。
11
、支持局域网、因特网远程电脑上直播、点播、回看、下载、设置管理录像起始时间、录像画质、云台控制、信息查询等操作。
12
、支持局域网、因特网远程电脑、手机、平板的录像、高清截图等操作。即使录像机没有内置硬盘,也可在电脑进行录像。
13
、支持安卓手机、ISO平板的多画面监看(部分手机)、手机录像、抓图、云台控制、设备列表保存等操作。支持的手机类型SymbianIphoneWindows mobile、黑莓、Andriod等。
14
、支持网络通信协议为:1RS-485、支持多种云台TCP/IP, UDP, DHCP, DNS, PPPOE, DDNS,Email协议。
15
、支持连接有线网络,也支持外接无线网卡进行无线连接网络。
16
、支持密码设置管理,支持最多设置10用户,支持主码流和子码流实时传输。
17
、报警支持录像、云台、报警输出、邮件发送。4路报警输入,1路报警输出。
18
、机器面板有丰富齐全的按键,支持遥控器,而用有线、无线鼠标操作更方便。
19
、功耗:12V4A电源,功耗<15(不含硬盘)
20
、适合环境:温度0-55℃;湿度10%-90%;大气压86kpa-106kpa

四、机器模具规格以及配件:

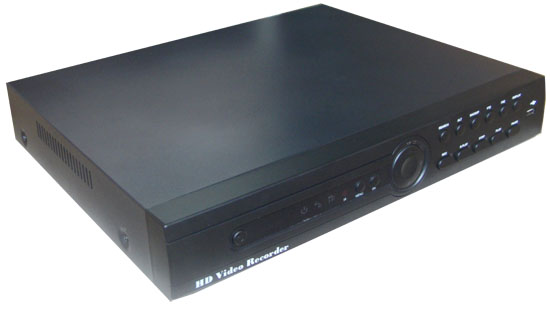

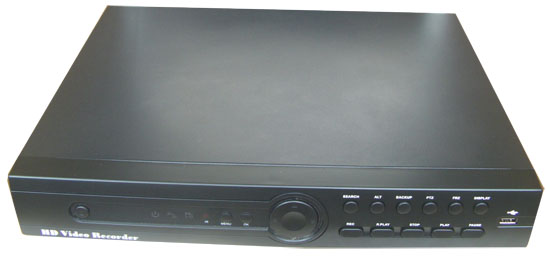

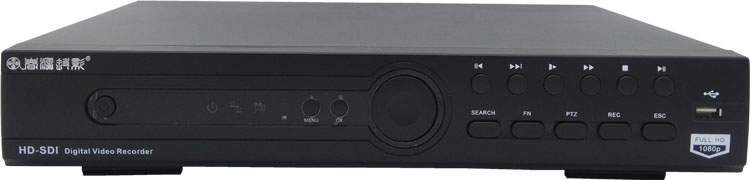

1、全机为金属机身,黝黑色调,正方形设计。前面板为航空防辐射塑钢材质,嵌有功能齐全的功能按钮。
2、主机规格:长*宽*高= 37*30*7厘米。主机净重:2.8公斤,不含硬盘。
3、包装盒规格:长*宽*高= 42.7厘米*13.8厘米*37.6厘米。包装毛重:5公斤。
4、配件:12V4A电源适配器、电源线、遥控器、鼠标、硬盘数据线、硬盘电源线、硬盘固定螺丝。


  春源丽影WHD-08高清硬盘录像机的上市,大大方便了需要多路VGA同时输入录像的需要,为需要录制多路VGA输出的电脑、录制多路VGA高清监控摄像头、同时录制多路VGA高清摄像机的同视频会议、培训教学录制、团体聚会录制、法庭审讯、医疗内窥镜腹腔镜手术内外录制等行业带来极大的方便。丰富宽泛的网络协议功能,支持与传统型网络监控录像机的高度融合。新品上市,正在热诚招商!
